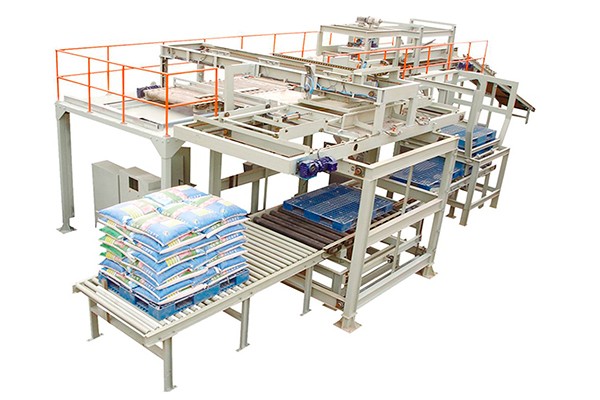

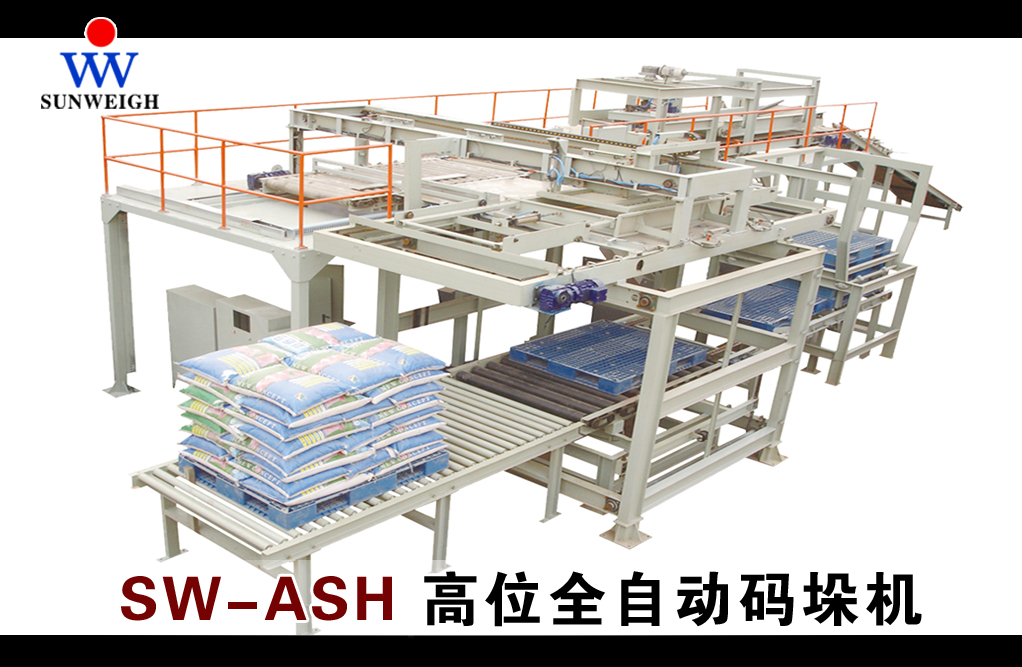

高位全自动码垛机

信息来源:三维技术     责任编辑:mayer6688     编辑时间: 2022-05-23 10:57

产品介绍

高位码垛机是指码垛装置尺寸比一般的码垛要高,尺寸要大,是一种专用的高速度全自动码垛机械设备。

高位全自动码垛机的主要构成

爬坡输送机、压袋机、转袋调姿装置、编组装置、袋盘输送机组成

爬坡输送机

皮带式输送机,经过输送机把物料输送到爬坡输送机后,由爬坡输送到码垛机转位装置上,完成转位的等待工作。

压袋机

散装物料在包装袋中一般都是立式状态,这样就形成了物料底部多上部少的情况,经过全自动包装机的倒袋机构之后,虽然包装袋处于平躺状态,多的物料会自动流向少的地方,但是不会使得两边的物料一样多,这样就需要需要经过震

动输送机将包装袋中物料进行平衡,使得两端的物料高度一致。如果是粉状物料,包装袋需要经过压平输送机将包装袋压制成扁平状。

转袋调姿装置

皮带式输送机,对料袋进行自动编组(2+3或3+2)。经过输送机输送过来的包装袋封口端都是朝向一个方向,所有伺服机构将包装袋根据码垛垛型需要,将包装袋袋口调整成不同的方向。可以实现料袋90°、180°、270°的转位。

编组装置

皮带式输送机,对料袋进行自动编组。一般是每层5个包装袋,分成2排,其中3袋竖向排列,2袋横向排列。根据设定好的程序,一次是两排竖袋三排横袋,第二次是三排竖袋两排横袋,编组机构编好包装袋后推送机械将包装袋推动到

升降机构,将包装袋进行摞放码垛。

推包机

将编组机编好组的料袋推送到分层机上。
分层机

皮带式输送机通过电机驱动,可左右打开,使编组后的料袋码放到升降码垛的垛盘上。

码垛输送机

码垛完成后的托盘通过输送机送出码垛机构,然后由叉车或行车将托盘移走。托盘库的工作原理:

高位码垛机的托盘库和机械手码垛机的托盘库是一样的,可以通用。托盘库就是放托盘的“仓库”,就是堆放空托盘的地方。托盘库是高位码垛机和机械手码垛机的附属部件,是其中的一个机构。叉车或人工将空托盘放入托盘库,当码垛机构需要空托盘的时候,托盘库提升机构将整个空托盘抬起,留下最下面一个托盘,输送机将最下面的一个托盘输送到码垛机进行码垛,托盘提升机将其余空托盘放下,这样完成一层空托盘的输送。

功能特点

高位码垛机应用范围广,适用各种包装袋的码垛需求,自动化程度高,可以全自动压平、全自动转袋、全自动分层编组,包装垛形美观牢固

高位码垛机比传统的码垛机效率要高,节省人工投入,高位码垛机可以适用多种材质和尺寸的托盘。

设备参数

产品型号:SW-ASH-1200

码垛袋数:1200bag/h

码垛层数:1-8层

电源:AC380V 50Hz

气压:0.5-0.8Mpa

功率:16kw

空气消耗量:1.5m³/min

适应范围:箱类、膜包、包装袋类
